電解水制氫過程需要克服水的熱力學穩定性和內部電阻，存在多種能量損失源。其中，電解槽最主要的能量消耗（占比通常超過60%）來源于克服吉布斯自由能變化（ΔG）的吸熱部分。然而，在實際運行中，電能轉化為熱能散失的現象普遍存在，其具體形式與程度高度依賴于電解槽的設計構造。

1. 電解槽內阻與電壓分布

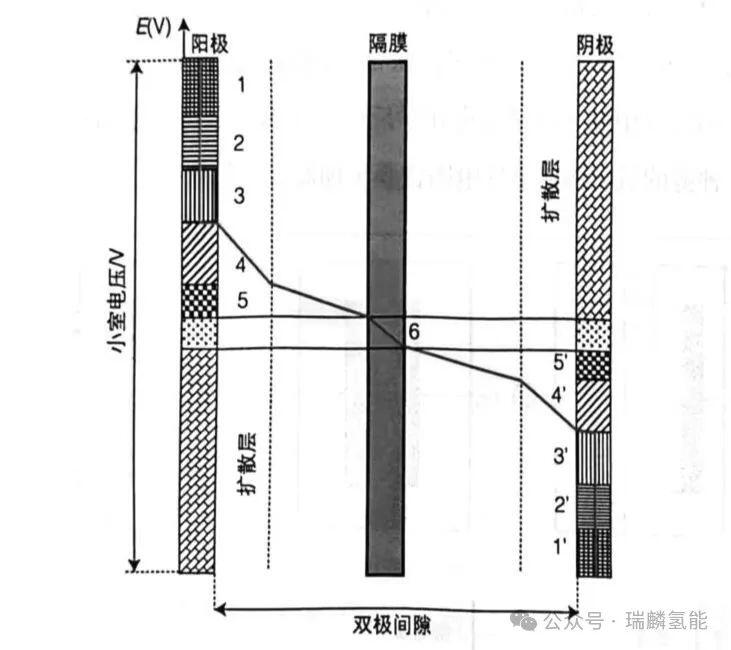

圖1展示了一個典型間隙電解槽（帶有液體電解質）的橫截面及其運行過程中的電勢分布示意圖。電解槽的基本結構單元包括陽極（1）、陰極（2）以及將它們物理分隔開的隔膜（3）。圖中清晰地揭示了電能轉化為熱能的幾類主要源頭（即內阻）：

圖：間隙電解槽電位分布示意圖

1.體電極內傳導電阻（1, 1'）： 電流流經陽極和陰極材料本身時，由于材料有限的電子電導率而產生的歐姆損耗。

2.電活性層不良導體（2, 2'）： 發生電化學反應的電極表面活性層可能不是理想的電子導體。

3.電荷轉移阻抗（3, 3'）： 發生在電極/電解質界面處實際的電荷轉移過程，即克服電化學反應（析氧反應OER和析氫反應HER）活化能的過電位。

4.傳質與氣態產物效應（4, 4'）： 反應物供應（如離子、水）和反應生成氣泡的積聚導致的質量傳輸限制和附加電壓損失。

5.塊體電解質離子傳輸電阻（5, 5'）： 電流通過電解液中離子遷移時遇到的歐姆電阻。

6.電極表面擴散層（6）： 靠近電極表面的薄層區域，離子濃度梯度引起的擴散阻力。

這種電壓降（損耗）分布的邏輯在零間隙電解槽和質子交換膜（PEM）電解槽中同樣存在，是理解電解槽性能的基礎。

2. 極化曲線與運行特性

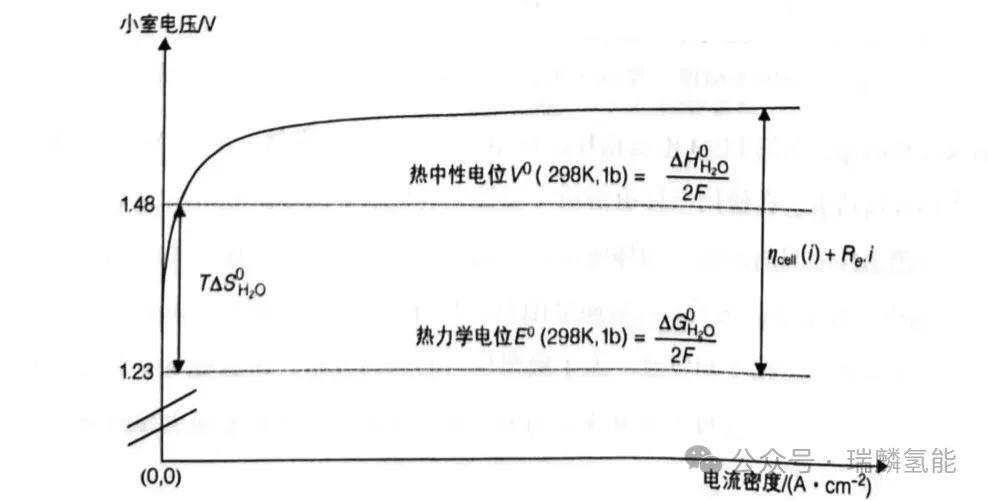

電解槽在實際運行中的表現通常通過電流密度-電壓關系的極化曲線（見圖2示意圖）來表征（圖示條件：25°C, 1 bar）。

最小電解電壓 (1.23V)： 該值對應水的標準吉布斯自由能變化（ΔG°），即理論最小啟動電壓（熱力學可逆電壓）。當施加電壓高于此值時，電流才開始流動。

低電流密度區： 此區域歐姆電壓降通常較小，主要的額外電壓損耗來自電荷轉移過電位（圖1中的3, 3'）。其結果是極化曲線呈現對數形狀。特別值得注意的是，在水電解中，由于陽極析氧反應（OER）動力學遠慢于陰極析氫反應（HER），陽極過電位通常顯著大于陰極過電位。

高電流密度區： 隨著電流密度的增大，電荷轉移電阻的影響相對減弱，電解槽的總歐姆電阻（包括圖1中電極材料電子電阻5’ 和電解質離子電阻5 的總和）成為主導因素。這使得極化曲線轉變?yōu)榫€性上升趨勢。在具有較大表面積的工業電解槽系統中，尤其是那些缺少液體電解質（如PEM電解槽）的情況，由不良電子接觸（如雙極板間、集流體間）引起的寄生歐姆損耗對整體能耗產生極為不利的影響，是導致效率低下和電壓異常增高的關鍵因素之一。

3. 能量效率的核心考量與熱中性電壓

評價一個電解槽的質量，必須考察其核心指標：

能源效率： 即制氫單位能耗。

長期穩定性： 維持良好電化學性能的能力（通常在10,000到100,000小時的時間范圍內衡量）。

此外，一個重要的概念是熱中性電解電壓V_d(T, P)。當電解槽在滿足特定工作點時，即其工作電壓滿足公式：

（式中 η_cell 為過電位總和， Re 為總歐姆電阻，i 為電流密度）時，將不需要從環境中吸熱來維持反應。該點電壓V_d(T, P) 在常溫常壓條件下約為1.48V（對應焓變 ΔH）。此時，電輸入的能量恰好覆蓋整個反應過程（包含吸熱的ΔG部分和吸熱的TΔS熱需求）所需的能量，電解槽在熱力學上達到不吸不散熱的中性狀態。

圖：水電解極化曲線示意圖

結論

理解電解槽內部的電阻分布結構（圖1）及其在極化曲線（圖2）上的表現形式，尤其是歐姆電阻的決定性作用和陽極電化學動力學的瓶頸地位，對于診斷能量損耗來源、優化槽設計和選擇高效工作點（例如靠近熱中性電壓）至關重要，是提升水電解制氫技術經濟性的關鍵。
